В настоящее время лазерные технологии находят широкое применение при обработке различных материалов для резки, сварки, термообработки, наплавки, маркировки, скрайбирования и решении других технологических задач.
Особенности лазерных технологий:
Отсутствие механического воздействия на обрабатываемые материалы;
Высокая концентрация энергии;
Небольшая зона (< 200 мкм) нарушенного слоя;
Возможность контроля над технологическим процессом;
Возможность обработки в труднодоступных местах.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛАЗЕРНЫХ ТЕХНОЛОГИЧЕСКИХ КОМПЛЕКСОВ ПКФ "ЛОСТИК".
Наименование параметра ЛК16-400/500 ЛК16-400/500 ЛК16-400/500
Длина волны излучения, мкм 1.06 1.06 1.06
Средняя мощность, Вт 16 100 200
Частота следования имульсов, Гц 0-50000 12.5, 25, 50 12.5, 25, 50
Длительность импульса, мкс 0.1 250 250
Расходимость, mrad 3 10 10
Рабочий ход стола, мм 400x500 400x500 400x500
Точность позиционирования, мкм 10 10 10
Потребляемая мощность, кВт 10 10 25
Габаритные размеры:
технологического модуля 1440х1400х1500 440х1400х1500 440х1400х1500
системы ЧПУ 600х1420х1420 600х1420х1420 600х1420х1420
источника питания - - 540х1600х720
Комплекс ЛК16-400/500. Предназначен для изготовления фотошаблонов (на стекле) печатных плат, полупроводниковых приборов, микросхем, скрайбирования кремниевых и керамических пластин, прецизионной маркировки и гравировки, вырезки прецизионных деталей из тонколистовых материалов. Состоит из твердотельного одномодового импульсного лазера на АИГ:Nd3+ с акустооптической модуляцией добротности резонатора, системы фокусировки излучения, прецизионной системы позиционирования, системы ЧПУ, телевизионной системы наблюдения.
Комплекс ЛК100-400/500. Предназначен для изготовления прецизионных деталей из листовых материалов (сталь, латунь, алюминий, медь, керамика, резина, пластмасса и др.) толщиной до 5 мм, а также их маркировки и гравировки. Состоит из импульсного многомодового твердотельного лазера на АИГ:Nd3+, системы фокусировки излучения, прецизионной системы позиционирования, системы ЧПУ.
Комплекс ЛК200-400/500. Предназначен для изготовления прецизионных деталей из листовых материалов (сталь, латунь, алюминий, медь, керамика, резина, пластмасса и др.) толщиной до 8 мм, а также их маркировки и гравировки. Состоит из импульсного двух квантронного многомодового твердотельного лазера на АИГ:Nd3+, системы фокусировки излучения, прецизионной системы позиционирования, системы ЧПУ.
Подготовка управляющих программ производится на персональном компьютере в системе АКАД с последующей автоматической их пересылкой в ЧПУ комплексов.

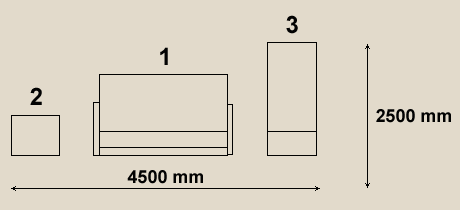

Схема размещения комплексов приведена на рис.1 (вид сверху)

1 - технологический модуль (лазер, фокусирующая система, позиционер, телевизионная система наблюдения, пульт ЧПУ, система охлаждения лазера, система подготовки технологического газа);
2 - источник питания лазера;
3 - система ЧПУ.
В качестве системы позиционирования лазерных комплексов применены координатные столы на основе гранитных направляющих и линейных двигателей с использованием газовой смазки (воздушной подушки), что обеспечивает высокие динамические характеристики, а также длительный срок эксплуатации без потери точностных параметров. Характеристики выпускаемых лазеров приведены в в таблице 2.
Наименование параметра ЛТ-100 ЛТ-200
Длина волны излучения, мкм 1.06 1.06
Средняя мощность, Вт 100 200
Частота следования импульсов, Гц 12.5, 25, 50 12.5, 25, 50
Длительность импульса, мкс 250 250
Расходимость, mrad 10 10
Потребляемая мощность, кВт 10 25
Габаритные размеры:
излучателя 617х144х150 957х144х150
источника питания 310х480х800 540х1600х720
Фирма обеспечивает проведение пуско-наладочных работ, а также гарантийное и сервисное обслуживание комплексов.
В случае необходимости производится разработка и внедрение технологических процессов.
С целью квалифицированной эксплуатации оборудования ПКФ "ЛОСТИК Ltd" производит бесплатное обучение специалистов заказчика.
